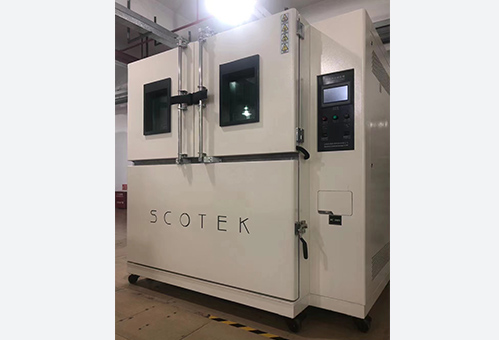

温度冲击试验箱冷却系统结构原理

温度冲击试验箱主要用于评估产品在高低温快速转换环境下的可靠性在电子芯片航空部件汽车电子领域应用广泛其核心在于实现高温区与低温区之间的快速切换冷却系统结构原理决定设备转换效率与温度稳定性

温度冲击试验箱常见结构为两箱式或三箱式两箱式结构包括高温区与低温区样品通过吊篮或滑轨在两个温区之间移动实现温度冲击三箱式结构则在高温区低温区之外增加测试区通过风门切换冷热气流完成温度转换

冷却系统多采用复叠式制冷结构以满足较低温度需求低温级压缩机负责深冷区域高温级压缩机负责中间换热通过冷凝器蒸发器以及中间热交换器形成闭合循环当系统运行时制冷剂在压缩冷凝节流蒸发过程中吸收热量实现降温

温度冲击试验箱冷却系统结构强调换热效率蒸发器通常布置于低温区内通过强制风循环提升空气流动速度提高温度均匀性冷却系统与加热系统相互配合在转换过程中通过控制风门开闭时间实现冷热气流切换

控制系统在温度冲击试验箱中起关键作用通过传感器实时采集温度数据调节压缩机运行频率与风机转速维持温度稳定若冷却系统设计不合理可能导致转换时间延长或温差不足影响测试标准符合性

在运行维护方面需要关注压缩机工作状态冷媒压力冷凝器散热情况保持冷却系统清洁畅通能够提升温度冲击试验箱长期稳定性

从结构原理分析温度冲击试验箱冷却系统依靠复叠制冷与换热结构实现快速降温通过风循环与控制算法完成高低温切换在可靠性测试领域具有重要应用价值
